Что такое тепловой насос?

Тепловой насос – устройство, которое как бы «выкачивает» тепло из земли (или воздуха, или воды) и передает его в помещение. Принцип его работы полностью аналогичен принципу работы холодильника или кондиционера, с той лишь разницей, что дает он не холод, а тепло.

Основными элементами теплового насоса являются соединенные трубопроводом испаритель, компрессор, конденсатор и регулятор потока – дроссель.

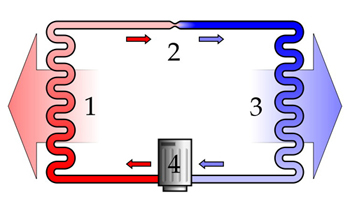

Схема компрессионного теплового насоса

1) конденсатор, 2) дроссель, 3) испаритель, 4) компрессор.

 Жидкий хладагент (фреон) продавливается через дроссель, его давление падает, и он поступает в испаритель, где вскипает, отбирая теплоту, поставляемую коллектором из окружающей среды. Далее газ, в который превратился хладагент, всасывается в компрессор, сжимается и, нагретый, выталкивается в конденсатор. Конденсатор является теплоотдающим узлом теплонасоса: здесь теплота принимается водой в системе отопительного контура. При этом газ охлаждается и конденсируется, чтобы вновь подвергнуться разряжению в расширительном вентиле и вернуться в испаритель. После этого рабочий цикл начинается сначала. Т.е. происходит перенос тепла от испарителя к конденсатору. В процессе работы компрессор затрачивает электроэнергию. На каждый затраченный киловатт-час электроэнергии тепловой насос вырабатывает 2,5-5 киловатт-часов тепловой энергии. (http://ru.wikipedia.org/)

Тепловой насос в составе инженерных систем отопления здания.

Тепловой насос можно применять для отопления здания и получения теплой воды для хозяйственных нужд. Для этого (как вариант) возле дома закапываются несколько бетонных свай с трубопроводом, в котором циркулирует рассол. Это нужно для передачи низкопотенциального тепла земли к испарителю теплового насоса. Далее это тепло преобразуется в высокопотенциальное и от конденсатора теплового насоса передается в тепловой аккумулятор – бойлер. Далее это тепло может использоваться как для системы теплого пола, так и для хозяйственных нужд.
